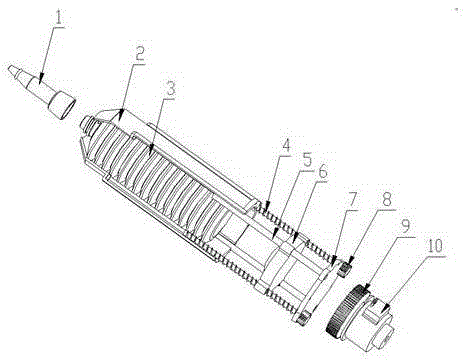

摘要：一種3D打印筆可壓縮墨管的齒輪絲杠式推進機構，其特征是它包括壓縮墨管（3）、絲杠（4）、導向桿（5）、推塊（6）、固定板（7）、從動齒輪（8）、主動齒輪（9）和步進電機（10）；壓縮墨管（3）安放在外殼（2）內部，噴嘴（1）用旋裝在可壓縮墨管（3）上，導向桿（5）穿過推塊（6）固定在固定板（7）上，推塊（6）旋裝在絲杠（4）上，絲杠（4）的一端穿過固定板（7）上的螺紋孔與從動齒輪（8）相連，與從動齒輪（8）嚙合的主動齒輪（9）安裝在步進電機（10）的輸出軸上，步進電機（10）固定在3D打印筆的外殼內壁上。本實用新型能減小3D打印筆的整體尺寸，打印效率較高，結構簡單，加工制造容易，制造成本低。
- 專利類型實用新型
- 申請人南京百川行遠激光科技有限公司;
- 發明人杭海波;劉堯文;成海霞;
- 地址210038 江蘇省南京市棲霞區國家級（新港）經濟技術開發區龍港科技園A1座5樓
- 申請號CN201521007518.4
- 申請時間2015年12月08日
- 申請公布號CN205272866U
- 申請公布時間2016年06月01日
- 分類號B41J2/175(2006.01)I;
