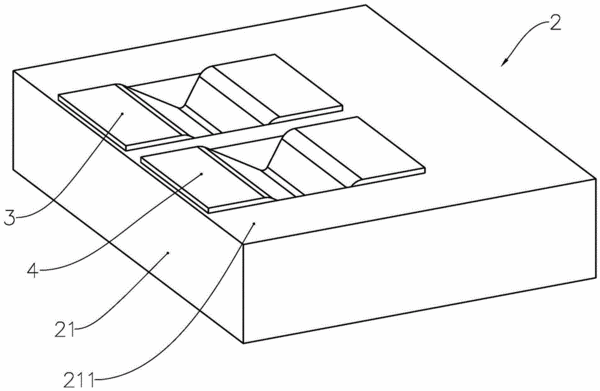

摘要：本發明提供一種耗材芯片和耗材容器，耗材芯片包括基板，在基板設置有電子模塊和與電子模塊電連接的導電片，其中，基板在朝外的表面朝內凹陷地開設有定位槽，定位槽上敷設有形狀與定位槽的形狀相互匹配的導電片，導電片包括引導部與和引導部連接的限位部，引導部與表面的夾角小于限位部與表面的夾角，引導部和表面之間的位置上設置有第一導電部，限位部和表面之間的位置上設置有第二導電部。以及安裝有上述耗材芯片的耗材容器。通過引導部和限位部對電觸針的定位，有利于提高電連接穩定性，同時有效地減少電觸針和導電片的之間的相互作用力，避免電觸針的斷裂或變形，從而提高耗材芯片或耗材容器的耐用性。
- 專利類型發明專利
- 申請人珠海天威飛馬打印耗材有限公司;
- 發明人楊曉鋒;范文燚;
- 地址519060 廣東省珠海市南屏科技工業園屏北一路32號
- 申請號CN201410497894.X
- 申請時間2014年09月25日
- 申請公布號CN104260555B
- 申請公布時間2016年09月21日
- 分類號B41J2/175(2006.01)I;G03G21/18(2006.01)I;
