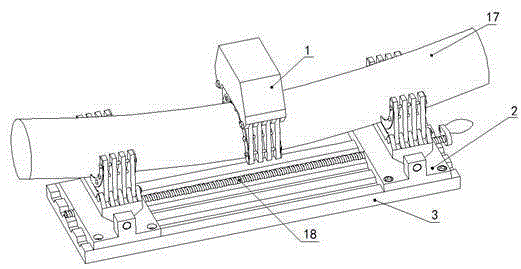

摘要：本實用新型公開了一種大直徑管材冷壓彎曲成型模具。包括上模，結構相同的兩個下模和底座；底座沿長度方向有導向條，下模座分別放置在底座的導向條上，一個下模固定在底座上，兩個下模通過絲杠相連，調節兩下模的間距后鎖住，被彎管材兩端分別與各自下模瓣圓弧槽內滾珠相接觸；上模座上端與壓機相連，下端的上模瓣圓弧槽與被彎管材相接觸，上、下模模瓣的圓弧槽的總弧長均大于被彎管材的半周弧長。通過調節距離和壓力值來改變回彈量進行；在下模瓣內鑲嵌滾珠，這樣在進行管材彎曲時，管材可以沿弧形軸向移動，抑制管材斷面變形；上、下模模瓣圓弧槽包合總弧長大于被彎管材半周弧長，加大內凹模對被彎管材的包合面，降低彎管時對管材的壓癟起皺程度。
- 專利類型實用新型
- 申請人浙江大學;
- 發明人周繼烈;周松;謝岳城;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201520979445.9
- 申請時間2015年12月01日
- 申請公布號CN205270475U
- 申請公布時間2016年06月01日
- 分類號B21D7/06(2006.01)I;B21D37/10(2006.01)I;
