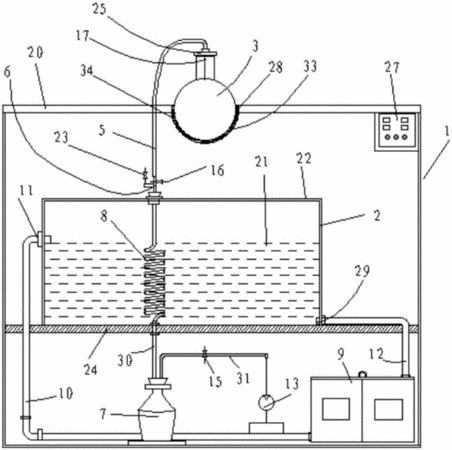

摘要：本實用新型公開了液體蒸餾裝置，包括殼體、蒸餾瓶、冷凝裝置、回流瓶、加熱器、導管，殼體上部設有支撐臺，支撐臺上設有加熱器，所述加熱器設于支撐臺的凹槽底部，蒸餾瓶安裝在加熱器上，蒸餾瓶下部與凹槽內表面配合，蒸餾瓶上部設有氣體出口，氣體出口與導管連接，導管的下部與冷凝裝置連接，回流瓶的瓶口通過導流管與冷凝器裝置連接，冷凝裝置與殼體下部連接。本實用新型的冷凝裝置設于殼體下部連接，結構緊湊，加熱器設于支撐臺的凹槽底部，蒸餾瓶下部與凹槽內表面配合實現可靠定位、避免擺動和晃動，整機重心低、結構穩定可靠，解決了現有技術中冷凝結構在蒸餾瓶上部的結構形式存在的重心高、質量重、結構穩定性差存在的安全性隱患。
- 專利類型實用新型
- 申請人濟南盛泰電子科技有限公司;
- 發明人段作敏;郭濤;宋志春;
- 地址250012 山東省濟南市歷下區濼源大街108-1號
- 申請號CN201521068760.2
- 申請時間2015年12月18日
- 申請公布號CN205269081U
- 申請公布時間2016年06月01日
- 分類號B01D3/00(2006.01)I;B01D3/42(2006.01)I;
