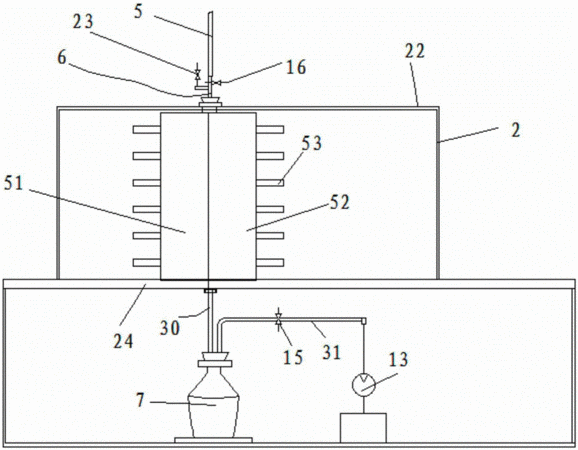

摘要：本發明公開了一種液體蒸餾冷凝裝置，所述冷凝裝置包括冷凝套管，冷凝套管支撐在中間殼體上，螺旋冷凝管上端與導管下端通過閥門連接，導管上端與蒸餾瓶的出氣口連接，螺旋冷凝管下端與回流瓶連接，回流瓶設于殼體下部，回流瓶的瓶口設有出氣管道，出氣管道與負壓泵連接，在出氣管道上設有開關閥三，冷凝套管設有內孔，在內孔的壁上設有聚四氟乙稀涂層，內孔設有與螺旋冷凝管相配合的螺旋槽，螺旋冷凝管嵌入螺旋槽中，冷凝套管包括半圓柱環一、半圓柱環二，螺旋槽相應地設置在兩個半圓柱環的內壁上。本發明結構簡單，散熱冷卻可靠，不需要增加額外的冷卻循環動力，節能效果顯著。
- 專利類型發明專利
- 申請人濟南盛泰電子科技有限公司;
- 發明人段作敏;向曉黎;張戶勇;
- 地址250012 山東省濟南市歷下區濼源大街108-1號
- 申請號CN201510963015.2
- 申請時間2015年12月18日
- 申請公布號CN105597353A
- 申請公布時間2016年05月25日
- 分類號B01D3/00(2006.01)I;B01D5/00(2006.01)I;B01L3/16(2006.01)I;
