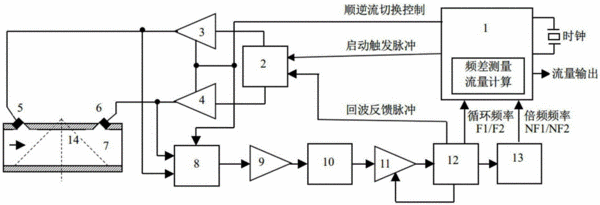

摘要：本實用新型涉及計量領域，特別是一種頻差式超聲波流量測量裝置，包括超聲波發射電路、換能器、接收部分電路和單片機，所述超聲波發射電路、換能器和接收部分電路依次連接構成閉合環路，該閉合環路分為順流循環頻率測量電路和逆流循環頻率測量電路；本實用新型裝置中，單片機控制超聲波流量測量的全過程，包括啟動、測量、計算和流量輸出，其中，第一次的超聲波發射總是由單片機1的啟動觸發脈沖信號觸發，其后的超聲波發射則是由接收部分電路中的回波調制器發送的回波反饋脈沖信號觸發；單片機獲取順流和逆流循環頻率，從而計算并輸出流體流量。本實用新型裝置在全量程范圍內具有相同的測量精度，適用于大口徑和小口徑流量的測量。
- 專利類型實用新型
- 申請人北京捷成世紀科技股份有限公司;
- 發明人楊留印;楊成華;楊光;張錦飛;
- 地址100191 北京市海淀區知春路1號學院國際大廈7層
- 申請號CN201520932528.2
- 申請時間2015年11月20日
- 申請公布號CN205262533U
- 申請公布時間2016年05月25日
- 分類號G01F1/66(2006.01)I;
