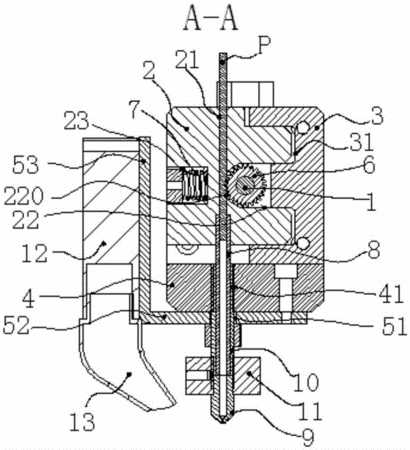

摘要：本實用新型提供了FDM式3D打印機的線材擠出機構，包括電機，還包括擠壓塊、限位導向塊，擠壓塊開設縱向延伸的插線孔和橫向延伸的擠壓槽，擠壓槽與插線孔的側壁相接，電機連接齒輪，齒輪位于擠壓槽內，齒輪外徑與插線孔相交，齒輪轉動時，齒輪的輪齒能夠產生與插線孔的中心線平行的摩擦力，通過彈性部件使擠壓塊與限位導向塊相接，限位導向塊與電機的位置固定，通過彈性部件調節擠壓塊的位置來調節插線孔與齒輪的位置。本實用新型中，線材插入插線孔內，彈性部件將擠壓塊向限位導向塊方向擠壓，插線孔內的線材向齒輪方向擠壓，使線材與齒輪緊密接觸，線材與插線孔內壁之間為滑動摩擦，齒輪轉動帶動線材在插線孔內運動，實現線材擠出。
- 專利類型實用新型
- 申請人深圳市極光爾沃科技有限公司;
- 發明人劉康;
- 地址518000 廣東省深圳市龍華新區大浪街道高峰社區赤嶺頭赤嶺路17號5層
- 申請號CN201521089015.6
- 申請時間2015年12月24日
- 申請公布號CN205238588U
- 申請公布時間2016年05月18日
- 分類號B29C67/00(2006.01)I;B33Y30/00(2015.01)I;
