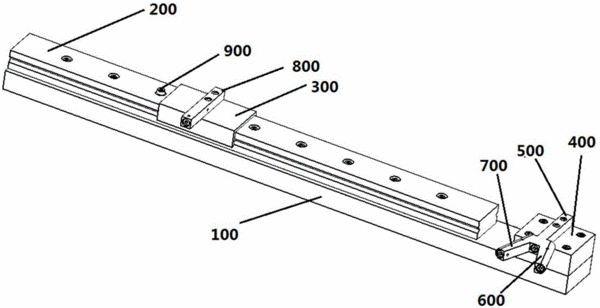

摘要：本實用新型提出一種滑軌式光學測量裝置，包含支撐架與激光發射器，激光發射器安裝于支撐架上，激光發射器發出一對平行光及一對呈固定角度的光線，固定角度的角平分線與其中一條平行光重合，平行光的間距可調節。本實用新型在使用時，將光源照射到被測物體上，再用帶分劃刻度的望遠鏡觀測被測物體及在物體上由激光照射形成的光斑，通過望遠鏡中分劃板的刻度測量光斑間距，由此測算出被測物體的尺寸以及被測物體與激光發射器之間的距離。本實用新型的優點是：能測量被測物與測量點之間的距離、被測物的長度、高度等尺寸以及被測物體與測量方向的夾角，可通過滑塊調整第一激光發射器與第二激光發射器之間的間距，能適應不同的被測物體的尺寸。
- 專利類型實用新型
- 申請人重慶桑耐美光電科技有限公司;
- 發明人吳海龍;
- 地址401120 重慶市渝北區雙鳳橋街道空港開發區翔宇路15號2幢6樓28號
- 申請號CN201521047135.X
- 申請時間2015年12月13日
- 申請公布號CN205228442U
- 申請公布時間2016年05月11日
- 分類號G01C3/04(2006.01)I;
