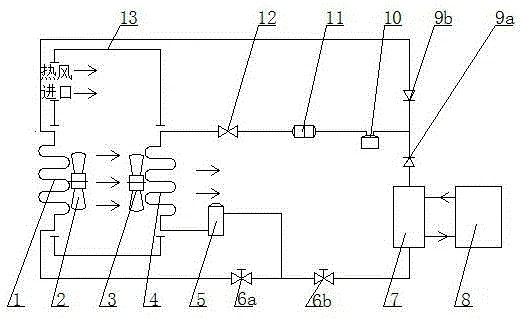

摘要:本實用新型涉及一種帶熱回收的烘干熱水機組,其特征是:翅片蒸發器連接壓縮機,壓縮機出口分別連接第一電磁閥和第二電磁閥,第一電磁閥連接翅片冷凝器,翅片冷凝器連接第二單向閥,第二單向閥連接儲液器進口,第二電磁閥連接水冷冷凝器,水冷冷凝器連接第一單向閥,第一單向閥連接儲液器進口,儲液器出口連接干燥過濾器,干燥過濾器連接熱力膨脹閥,熱力膨脹閥連接翅片蒸發器,保溫水箱通過水管連接到水冷冷凝器的冷卻水進出口,保溫水箱的外殼敷設保溫棉,翅片蒸發器連有排風機,翅片冷凝器連有送風機。本實用新型的有益效果為:將烘干房排出的高溫高濕空氣的熱量進行回收利用,用來制取熱水或是繼續供烘干使用。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人沈丹陽;
- 地址330000 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201520855158.7
- 申請時間2015年10月29日
- 申請公布號CN205227897U
- 申請公布時間2016年05月11日
- 分類號F25B1/00(2006.01)I;F24H1/22(2006.01)I;
