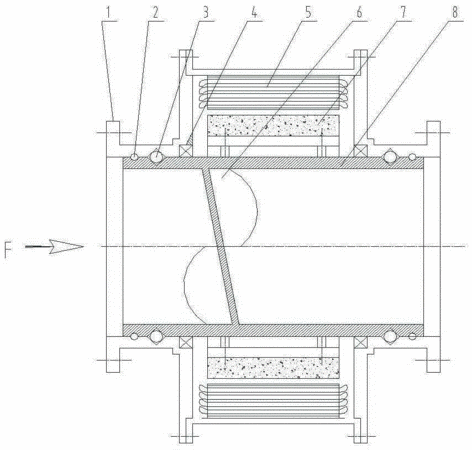

摘要：本實用新型公開了一種無軸泵。包括固定管道、轉動管道，固定管道內壁與轉動管道外壁間隙轉動配合，固定管道內壁與轉動管道外壁之間、轉動管道兩端由外向內依次設置有環繞管道的密封、定位軸承和承力軸承；轉動管道內有水泵葉片；在兩端的承力軸承之間有無軸電機；無軸電機包括固定在轉動管道外壁的電機轉子永磁鐵、與固定管道連接固定的電機定子繞組，電機定子通過兩組承力軸承與轉動管道轉動配合。本實用新型采用定位軸承和密封將固定管道與轉動管道結合，其密封和轉動性能均更優，安全得到較大提高；同時無軸電機采用兩組承力軸承與轉動管道轉動配合，定位軸承設置在相互配合對應的凹槽中，限制管道的位移使水泵運行更穩定。
- 專利類型實用新型
- 申請人西華大學;
- 發明人王靖;
- 地址610039 四川省成都市金牛區金周路999號
- 申請號CN201521086861.2
- 申請時間2015年12月23日
- 申請公布號CN205225763U
- 申請公布時間2016年05月11日
- 分類號F04D13/06(2006.01)I;F04D29/18(2006.01)I;F04D29/40(2006.01)I;F04D29/046(2006.01)I;
