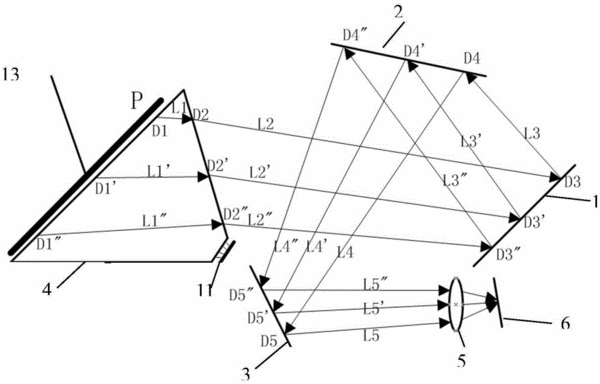

摘要：本實用新型公開了一種暗背景的折返式掌紋采集裝置，包括光源、棱鏡、第一反射鏡、第二反射鏡、第三反射鏡、透鏡組和成像器件；所述光源的光經過棱鏡到采集面后依次經過棱鏡、第一反射鏡、第二反射鏡、第三反射鏡和透鏡組，最終抵達成像器件。本實用新型的有益效果是：本實用新型通過折返式光路，在保證光軸長度的同時，縮短了產品結構，實現了小型化設計。通過對折反棱鏡角度的設計，由外部進入到棱鏡中的雜散光無法通過后面反射鏡進入到透鏡組，對成像采集無任何影響，達到消除雜散光的目的；本實用新型通過對光路角度的設計，使得透鏡整體調焦，既方便了鏡片的固定安裝，也方便鏡頭調焦，提高了生產的適用性。
- 專利類型實用新型
- 申請人杭州指安科技股份有限公司;
- 發明人鞏少斌;
- 地址310030 浙江省杭州市西園二路9號1幢6樓
- 申請號CN201520908164.4
- 申請時間2015年11月13日
- 申請公布號CN205158388U
- 申請公布時間2016年04月13日
- 分類號G06K9/00(2006.01)I;
