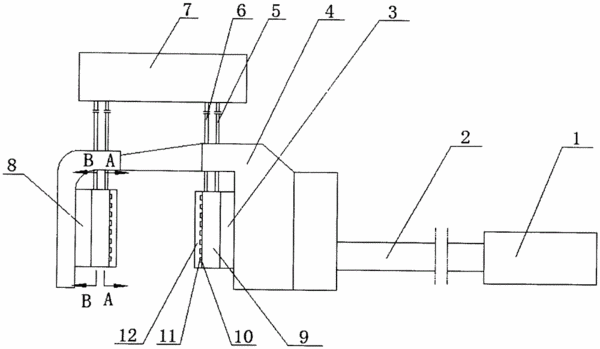

摘要:一種改進型剎車結構,包括卡鉗,卡鉗上設置活塞和固定座,活塞和固定座位置相對,卡鉗的安裝活塞的槽的端部連接連接管的一端,連接管的另一端連接制動泵,活塞和固定座的外部依次設置換熱盤和摩擦片,換熱盤內分別開設兩條豎向的進液通道和回流通道,進液通道接近摩擦片一側,進液通道和回流通道的下端連通,換熱盤內開設兩條弧形通道,兩條弧形通道與進液通道在同一平面內,兩條弧形通道分別位于進液通道的兩側,進液通道兩側設置數條與弧形通道連通的斜流通道,進液通道連接進液管的一端,回流通道連接回液管的一端,進液管的另一端和回液管的另一端均連接制冷機。本實用新型能實現主動方式的散熱,實現快速降溫效果,保證各個裝置的正常使用。
- 專利類型實用新型
- 申請人西華大學;
- 發明人劉琴;金應榮;劉旭冉;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201520794264.9
- 申請時間2015年10月12日
- 申請公布號CN205118083U
- 申請公布時間2016年03月30日
- 分類號F16D65/853(2006.01)I;F16D65/847(2006.01)I;F16D55/225(2006.01)I;
