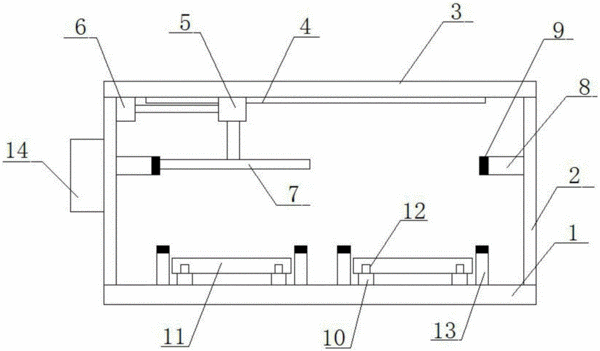

摘要:本實用新型公開了一種改進的單喇叭音箱PCB板測試裝置,包括底座,底座的上側左右兩端設有支撐板,支撐板的上端設有橫梁,橫梁的下側設有第一滑軌,第一滑軌上設有第一液壓裝置,橫梁的下側左端設有第二液壓裝置,第二液壓裝置的右端與第一液壓裝置的左側連接,第一液壓裝置的下側設有測試板,左右兩側的支撐板的內側設有橫向支柱,橫向支柱的末端設有壓力傳感器,底座的上側對稱設有兩組第二滑軌,第二滑軌的上端設有承載板,承載板的下側設有與第二滑軌相對應的滑槽,每個承載板的左右側均設有豎向支柱,豎向支柱的上端也設有壓力傳感器,支撐板的左側設有智能控制器。本實用新型結構簡單、使用方便,測試安全性高,提高了測試的效率。
- 專利類型實用新型
- 申請人江西日增科技有限公司;
- 發明人李軍凡;
- 地址343000 江西省吉安市安??h工業園區
- 申請號CN201520803535.2
- 申請時間2015年10月15日
- 申請公布號CN205037912U
- 申請公布時間2016年02月17日
- 分類號G01D21/00(2006.01)I;
