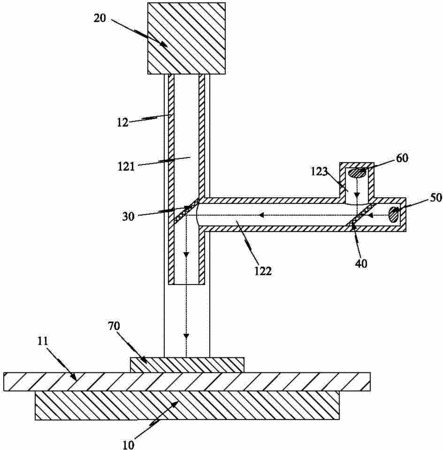

摘要：本實用新型公開一種帶激光指示器的測量儀，包括有機座以及影像傳感器；該機座上具有工作臺和殼體，該殼體具有第一通道、第二通道和第三通道；第一通道內設置有第一透反鏡，第二通道橫向設置并連通第一通道，第二通道內設置有第二透反鏡和同軸光源，同軸光源位于第二透反鏡的外側，同軸光源發出的光線透過第二透反鏡并經第一透反鏡反射后射向工作臺；第三通道連通第二通道，第三通道內設置有激光指示器，激光指示器發出的光線依次經過第二透反鏡和第一透反鏡反射后射向工作臺，如此使投射到工作臺上的光斑減小，如此針對待測物件緊密排布的細小結構，可準確找到待測物件所需的測量位置，更有效地對物體進行瞄準，有效提高了測量儀的精度與效率。
- 專利類型實用新型
- 申請人廣東萬濠精密儀器股份有限公司;
- 發明人郭宗訓;巫孟良;
- 地址523000 廣東省東莞市長安鎮廈邊管理區上朗路廣東萬濠精密儀器股份有限公司
- 申請號CN201420833795.X
- 申請時間2014年12月25日
- 申請公布號CN204359340U
- 申請公布時間2015年05月27日
- 分類號G01D21/00(2006.01)I;G01C15/02(2006.01)I;
