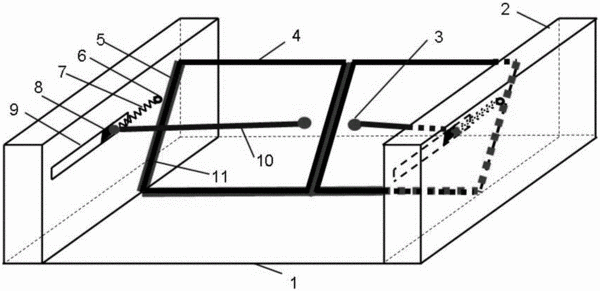

摘要:本實用新型涉及一種連桿彈簧牽引式對開斜軸水力自控閘門,包括閘室、對開式閘門、斜軸、連桿、滑塊、滑軌和牽引彈簧;連桿一端通過萬向鉸固定在靠近每個閘門內側邊緣的中間處,連桿的另一端通過萬向鉸與滑塊連接;每個閘墩內側壁上沿水流方向水平設有滑軌;滑塊可活動的安裝在滑軌內,牽引彈簧一端通過彈簧座固定在閘門下游靠近斜軸的閘墩上,另一端與滑塊連接,牽引彈簧與滑軌在同一直線上。在本實用新型中,由于彈簧產生的牽引力作用,通過連桿作用在閘門上,使閘門能更好地隨水位下降而及時減小閘門開度,更好地實現了自動完成蓄水及泄水目的。
- 專利類型實用新型
- 申請人山東農業大學;
- 發明人王春堂;王世龑;
- 地址271018 山東省泰安市岱宗大街61號
- 申請號CN201520776706.7
- 申請時間2015年10月08日
- 申請公布號CN205035773U
- 申請公布時間2016年02月17日
- 分類號E02B7/40(2006.01)I;E02B7/48(2006.01)I;
