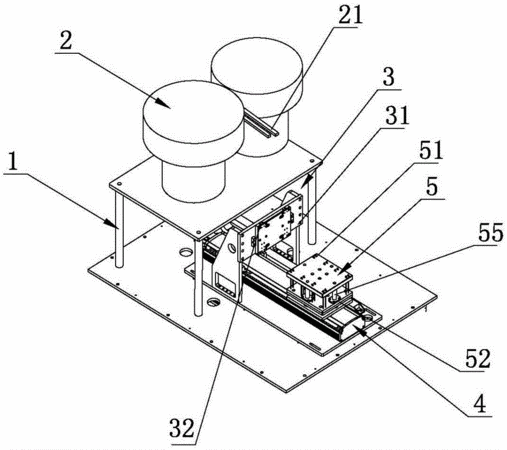

摘要:本實用新型涉及機械手生產設備技術領域,尤其涉及一種與機械手配合的AC2PIN腳排列機構,包括支撐架,支撐架設置有振動盤,支撐架的下方設置有落料裝置,落料裝置包括龍門架,龍門架的橫梁設置有落料通道,落料通道連接于振動盤的出料通道,落料通道設置有開關閥,龍門架的下方設置有橫向滑動裝置,橫向滑動裝置設置有定位平臺,定位平臺設置有若干用于定位AC2PIN腳的插槽,定位平臺位于落料通道的下方,AC2PIN腳逐個工位放置于插槽中,完成AC2PIN腳上模具前的定位工作,便于機械手上的AC2PIN腳夾具的抓取,實現自動化生產,提高生產效率,提高定位精度,降低企業的用人成本。
- 專利類型實用新型
- 申請人廣東拓斯達科技股份有限公司;
- 發明人吳豐禮;
- 地址523000 廣東省東莞市大嶺山鎮新塘村新塘新路90號
- 申請號CN201520665916.9
- 申請時間2015年08月31日
- 申請公布號CN205033465U
- 申請公布時間2016年02月17日
- 分類號B29C45/14(2006.01)I;
