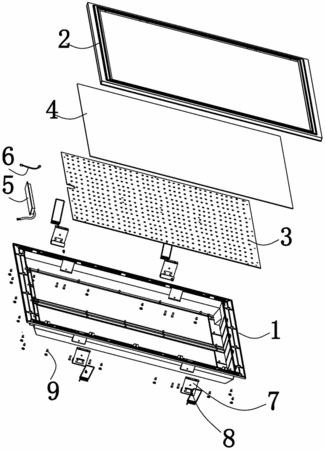

摘要：本實用新型公開一種LED?PCB板直接散熱的LED正發光面板燈結構，包括塑膠底蓋，塑膠面蓋，PCB燈板，透光板，LED驅動電源，排線，以及彈簧。因本技術方案采用塑膠底蓋，塑膠面蓋，PCB燈板，透光板以及彈簧組成的所述LED正發給面板燈結構，在該LED正發給面板燈結構中，利用PCB燈板既充當PCB燈板功能又充當現有技術中鋁背板的功能，省去了現有技術中PCB燈板與鋁背板之間裝配工序，而是將所述PCB燈板與空氣直接接觸，此PCB燈板直接將PCB燈板散發的熱量釋放于空氣中，有利于提高整個LED正發光燈板散熱速度，達到提高散熱效果。避免了在LED?PCB燈板與鋁背板的組裝過程中因人為因素或組裝工序復雜程度而導致降低散熱效果，提高生產成本和加工難度，降低生產效率。
- 專利類型實用新型
- 申請人深圳市晟大光電有限公司;
- 發明人張楠;
- 地址518000 廣東省深圳市寶安區石巖松白路2077號早進工業區2棟
- 申請號CN201520697393.6
- 申請時間2015年09月09日
- 申請公布號CN204986559U
- 申請公布時間2016年01月20日
- 分類號F21S2/00(2006.01)I;F21V19/00(2006.01)I;F21V23/00(2015.01)I;F21V29/50(2015.01)I;F21Y115/10(2016.01)N;
