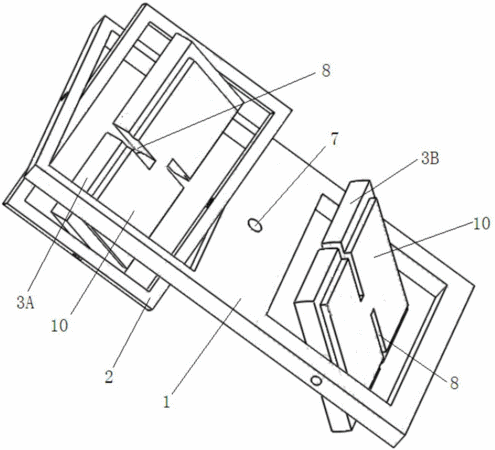

摘要：本實用新型公開了一種萬能磨片機夾具，包括主支撐架；所述主支撐架設置有左空腔、右空腔；所述左空腔內設置有經緯框，所述經緯框與所述主支撐架轉動配合；所述經緯框內設置有經緯框空腔，經緯框空腔內設置有左經緯板，所述左經緯板與所述經緯框轉動配合；所述經緯板一面設置有底硅膠板；所述主支撐架一面中心設置有定位孔。所述主支撐架上下端中部均設置有垂直于所述主支撐架的側支撐板；所述側支撐板外側面設置有側硅膠板；所述側支撐板外側設置有側支撐架；本實用新型運將夾具作為一個可以萬向旋轉的平面，時刻保持試片平穩的貼近磨盤；同時運用硅膠的特性，將試片夾持方式改為粘貼方式，大大的提高了磨片機運轉時磨制的平穩性。
- 專利類型實用新型
- 申請人武漢研潤科技發展有限公司;
- 發明人向際高;向翹楚;
- 地址430023 湖北省武漢市黃陂區橫店街橫天路8號
- 申請號CN201520564552.5
- 申請時間2015年07月30日
- 申請公布號CN204976342U
- 申請公布時間2016年01月20日
- 分類號B24B41/06(2012.01)I;G01N1/32(2006.01)I;
