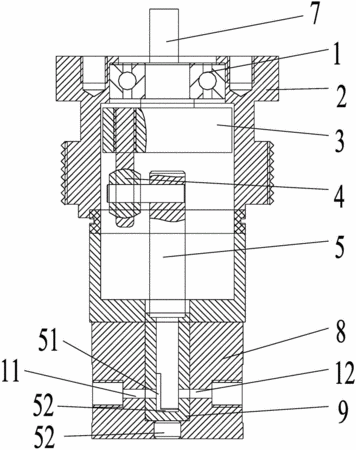

摘要：本實用新型公開了一種微量可變流量柱塞式自吸泵，包括泵座；泵座下端連接有閥體，閥體內設置有閥套；泵座上端設置有軸承；軸承下端設置有傳動輪；傳動輪下端面邊緣通過球體聯軸器與柱塞連接；柱塞下端設置在閥套內；柱塞與閥套轉動配合；柱塞與閥套之間設置有L型空腔。泵座下端連接有閥體上端左側連接，閥體與泵座轉動配合；泵座外側面下端設置有泵座卡槽；閥體外側面有閥體凹槽及閥體卡槽；泵座卡槽連接有彈性卡簧；彈性卡簧包括翹環及水平環；翹環與水平環之間呈8°夾角；水平環與閥體凹槽連接。采用本實用新型的柱塞泵體積小，工效高，操作極為簡便，可大大減少設備的體積和重量，防腐蝕性能極佳，同時可以達到減小誤差，提高精度的目的。
- 專利類型實用新型
- 申請人武漢研潤科技發展有限公司;
- 發明人向際高;白鋒;
- 地址430023 湖北省武漢市黃陂區橫店街橫天路8號
- 申請號CN201520568809.4
- 申請時間2015年07月30日
- 申請公布號CN204882300U
- 申請公布時間2015年12月16日
- 分類號G01N11/00(2006.01)I;F04B53/00(2006.01)I;
