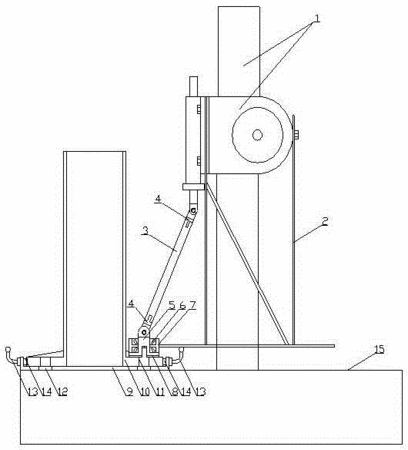

摘要：本實用新型涉及一種搖臂鉆床改裝法蘭螺孔锪平裝置，包括搖臂鉆主體、與搖臂鉆主體連接的支架和夾具盤，鉆搖臂鉆主體和夾具盤設置在一平臺上，其特征在于：所述的支架底部靠近夾具盤的一側通過軸承套固定有軸承，軸承內側設有磨頭軸，磨頭軸底部設有磨盤，所述的磨頭軸頂部通過傳動桿與搖臂鉆主體的輸出端連接，所述的傳動桿傾斜設置，所述的傳動桿兩側端部分別通過萬向節機構與磨頭軸、搖臂鉆主體的輸出端連接；本實用新型的有益效果是：結構設計合理，使鉆體部件遠離鉆床設置并通過傳動桿與鉆床的輸出端連接，實現了完全機械完成锪平工序。
- 專利類型實用新型
- 申請人山東格瑞德集團有限公司;
- 發明人李延雨;郭仲良;武建虎;王維林;
- 地址253000 山東省德州市天衢工業園格瑞德路６號
- 申請號CN201520649118.7
- 申請時間2015年08月26日
- 申請公布號CN204976243U
- 申請公布時間2016年01月20日
- 分類號B24B19/00(2006.01)I;B24B41/06(2012.01)I;
