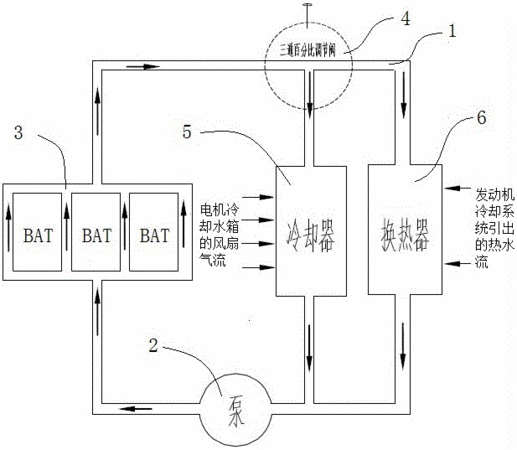

摘要:本實用新型公開了一種電池組溫度調節系統,用于調節混合動力電動客車的電池組溫度,包括由流體管道依次接通的泵、電池組箱體和比例調節三通閥,所述比例調節三通閥兩個流出口分別通過流體管道接通冷卻器和換熱器,冷卻器和換熱器分別通過流體管道接通泵,構成循環回路,流體管道內填充有流體介質。本實用新型采用比例調節三通閥通過調節冷卻器和換熱器的流體的比例,利用混合動力電動客車上本身裝有的電機冷卻水箱的散熱風扇和發動機冷卻水循環系統,分別對流體介質進行冷卻和加熱,不增加額外的制冷裝置或加熱裝置,使回流到電池箱的流體介質的溫度保持適宜的范圍,不但可以防止電池過熱,特別對于寒冷地區,也可以保障電池的正常使用。
- 專利類型實用新型
- 申請人金龍聯合汽車工業(蘇州)有限公司;
- 發明人張衛林;王世強;朱樂凱;方蘭蘭;李競克;
- 地址215021 江蘇省蘇州市工業園區蘇虹東路288號
- 申請號CN201520515585.0
- 申請時間2015年07月16日
- 申請公布號CN204885359U
- 申請公布時間2015年12月16日
- 分類號H01M10/613(2014.01)I;H01M10/615(2014.01)I;H01M10/625(2014.01)I;H01M10/6556(2014.01)I;H01M10/66(2014.01)I;H01M10/663(2014.01)I;
