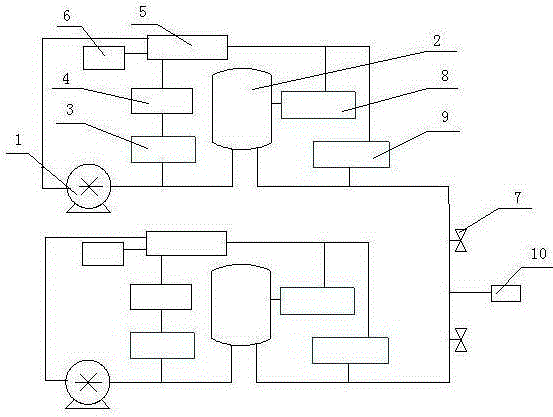

摘要:本實用新型涉及一種空氣壓縮機冗余控制自動化安全裝置。目前的空壓機裝置不能夠實現自動控制和自動補償,在使用過程中故障頻發,影響使用效果,也不能夠保證安全。本實用新型組成包括:一組空壓機組(1),空壓機與緩沖罐(2)連接,空壓機與所述的緩沖罐之間裝有數字儀表(3),數字儀表與以太網模塊(4)電連接,以太網模塊和可編程邏輯控制器(5)電連接,可編程邏輯控制器具備人機界面(6),緩沖罐和氣動閥門(7)連接,緩沖罐上裝有壓力傳感器(8),緩沖罐和氣動閥門之間裝有流量傳感器(9),壓力傳感器和流量傳感器均與可編程邏輯控制器電連接,氣動閥門與用戶管線(10)連接。本實用新型應用于空氣壓縮機冗余控制自動化。
- 專利類型實用新型
- 申請人黑龍江省科學院自動化研究所;
- 發明人張博文;吳岡;劉彤軍;朱明清;鄧廣龍;回力;李喜東;牛健;張遷禮;李金波;戴維;
- 地址150090 黑龍江省哈爾濱市南崗區漢水路265號
- 申請號CN201520649771.3
- 申請時間2015年08月26日
- 申請公布號CN204827891U
- 申請公布時間2015年12月02日
- 分類號F04B49/06(2006.01)I;F04B49/02(2006.01)I;F04B41/06(2006.01)I;
