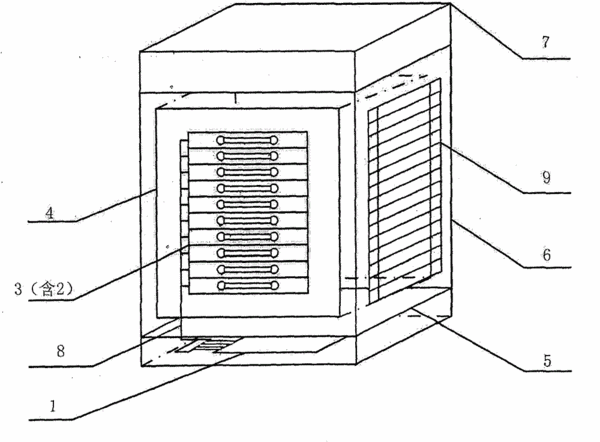

摘要：本實用新型提出了一種基于服務器架構的磁盤協調裝置，包括：系統主板，系統主板位于機箱底座的底部并固定，與存儲擴展接口相連；硬盤，放置于硬盤支撐架內部，通過固定單元固定；硬盤支撐架，硬盤支撐架從機箱底座一側的硬盤容置口插入，通過一定的銜接單元整齊排列于硬盤支架倉內部；硬盤支架倉；支撐金屬片，支撐金屬片與機箱底座連接并固定，保護系統主板和支撐硬盤支架倉；機箱底座，機箱底座與系統出版和硬盤支架倉連接，起到支撐保護的作用；機箱上蓋，機箱上蓋扣合在機箱底座上部；存儲擴展接口，存儲擴展接口一端與系統主板相連，另一端與硬盤支撐架相連；散熱罩，散熱罩扣合在硬盤支架倉上。
- 專利類型實用新型
- 申請人北京中超偉業信息安全技術有限公司;
- 發明人羅遠哲;劉瑞景;李冠蕊;
- 地址102206 北京市昌平區回龍觀鎮東半壁店村南北區中路7號院南8號
- 申請號CN201520077917.1
- 申請時間2015年02月04日
- 申請公布號CN204808142U
- 申請公布時間2015年11月25日
- 分類號G06F1/18(2006.01)I;
