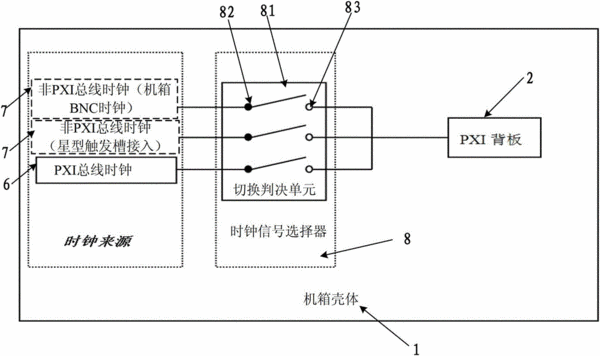

摘要:本實用新型公開了一種PXI機箱和PXI測試系統,PXI機箱包括:機箱殼體以及分別設置在機箱殼體內的PXI背板、電源模塊、PXI總線時鐘和時鐘信號選擇器;時鐘信號選擇器上設置有切換判決單元、多個時鐘信號輸入端以及與所述多個時鐘信號輸入端對應的時鐘信號輸出端,所述時鐘信號輸入端連接一時鐘信號源,所述時鐘信號輸出端連接所述PXI背板,所述時鐘信號源為PXI總線時鐘或非PXI總線時鐘,所述切換判決單元用于在確定所述時鐘信號輸入端存在有效的非PXI總線時鐘輸入時,根據預定時鐘源優先級切換相應時鐘信號輸入端和時鐘輸出端之間的電連接。本實用新型提高了PXI機箱的通用性。
- 專利類型實用新型
- 申請人北京泛華恒興科技有限公司;
- 發明人高向東;徐世昌;馬恩云;張金權;汪海波;孫嫻;姜雷;
- 地址100192 北京市海淀區西小口路66號東升科技園·北領地A-4樓
- 申請號CN201220219103.3
- 申請時間2012年05月15日
- 申請公布號CN202815690U
- 申請公布時間2013年03月20日
- 分類號G06F1/18(2006.01)I;G01D11/00(2006.01)I;
