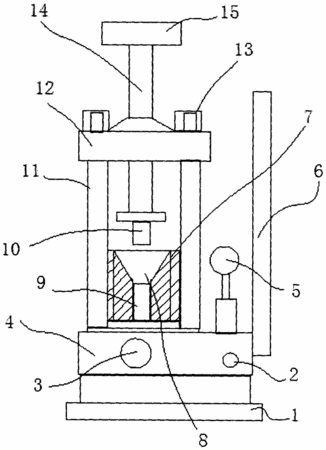

摘要：本實用新型公開一種紅外光譜分析樣片壓片設備，包括底座及置于所述底座上的液壓裝置，所述液壓裝置包括液壓油箱及四個液壓支柱，所述四個液壓支柱上端通過一連接板相連接，所述連接板上安裝有可調節的絲桿，所述絲桿一端安裝有操作盤、另一端安裝壓頭，所述壓頭下方設有制片模具，所述液壓油箱連接操作桿或操作柄；所述制片模具包括模底座以及與所述模底座相配合的模套，所述模套包括外模套以及套設于所述外模套內的內模套，所述模底座上端面具有可伸入內模套型腔內的柱狀部，所述模套上方具有與柱狀部相配合的用于樣片成型的壓頭；所述內模套的上端面具有圓錐形槽部，所述圓錐形槽部的槽底與型腔的上端開通。本實用新型操作方便且壓力大小可控。
- 專利類型實用新型
- 申請人天津市先權工貿發展有限公司;
- 發明人趙鐵英;
- 地址301700 天津市武清區曹子里花城中路61號
- 申請號CN201520475056.2
- 申請時間2015年06月29日
- 申請公布號CN204807445U
- 申請公布時間2015年11月25日
- 分類號G01N21/3563(2014.01)I;
