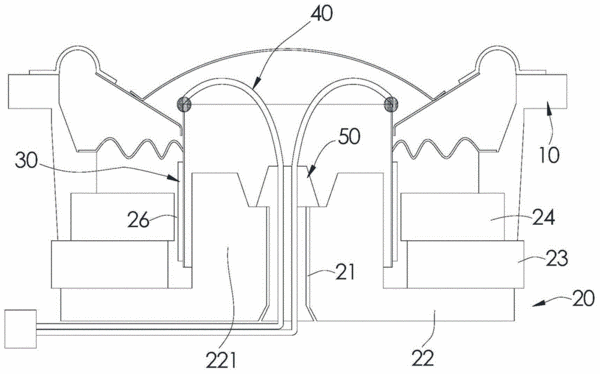

摘要：揚聲器的引線結構，包括盆架、磁路組件、音圈和導線，磁路組件安裝于盆架上，該磁路組件上設有沿其高度方向延伸的通孔，該磁路組件設有磁間隙，并提供揚聲器工作的磁場；音圈安裝于該間隙中并位于通孔的外側；導線穿設于通孔中，該導線穿出磁路組件頂部的一端連接于音圈上，該導線穿出磁路組件底部的一端連接于外部電信號源。本實用新型的磁路組件上設有沿其高度方向延伸的通孔，在引線時，導線可以經過通孔與音圈連接，這樣使導線穿設于磁路組件的內部，同時也位于音圈的內側，這樣無需從音圈的外側經過，節省了揚聲器的引線空間，達到降低揚聲器高度和寬度的目的，從而將揚聲器做薄，可以用在更多需要薄型揚聲器的場合。
- 專利類型實用新型
- 申請人國光電器股份有限公司;廣州市國光電子科技有限公司;
- 發明人黃漢雄;趙宏飛;
- 地址510800 廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN201520450982.4
- 申請時間2015年06月25日
- 申請公布號CN204795584U
- 申請公布時間2015年11月18日
- 分類號H04R9/06(2006.01)I;H04R9/02(2006.01)I;
