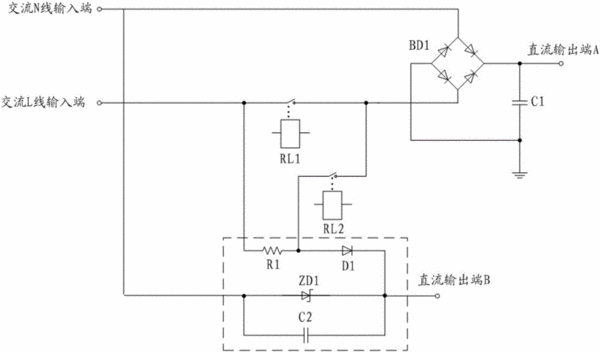

摘要：本實用新型公開了一種空調器供電電路，包括整流橋、第一電容、第一開關器件、第二開關器件以及第一電阻；交流N線輸入端連接到整流橋的第一交流輸入端；交流L線輸入端通過第一開關器件連接到整流橋的第二交流輸入端；第一電阻的第一端與交流L線輸入端連接，第一電阻的第二端與第二開關器件的第一端連接；第二開關器件的第二端與整流橋的第二交流輸入端連接；整流橋的第一直流輸出端連接到第一電容的正極，并與空調器供電電路的直流輸出端A連接；整流橋的第二直流輸出端連接到第一電容的負極并且接地。所述第二開關器件僅在開機時工作，可以采用小電流的繼電器或可控硅，因而電路的成本更低；并且器件的壽命更長，可靠性更好。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人李輕;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520444911.3
- 申請時間2015年06月24日
- 申請公布號CN204794747U
- 申請公布時間2015年11月18日
- 分類號H02M7/40(2006.01)I;
