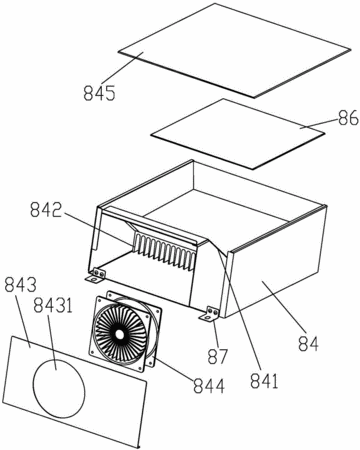

摘要：本實用新型公開一種電磁灶及其散熱結構，所述散熱結構包括：設置在電磁灶的殼體(8)的底板(83)上的若干進風孔(831)，固定在所述底板(83)上的主機箱(84)，所述主機箱(84)內設有將所述主機箱(84)分為第一腔體及第二腔體的隔板(841)，電磁灶的控制電路板(86)固定在所述第一腔體內，在所述第二腔體的兩相對側板上分別設置冷風口(8431)及熱風口，在所述冷風口(8431)上安裝第二散熱風扇(844)，且在所述第二腔體內設有連接所述隔板(841)下側面的若干散熱片(842)。本實用新型具有結構簡單、散熱效果好、適應性好且實現成本較低的優點，有利于延遲電磁灶的使用壽命及提高電磁灶的可靠性。
- 專利類型實用新型
- 申請人深圳國創名廚商用設備制造有限公司;
- 發明人李兵;顏定勇;鐘權;李志明;吳初明;
- 地址518000 廣東省深圳市福田區上步路1003號科學館三樓附樓302-306房
- 申請號CN201520528665.X
- 申請時間2015年07月20日
- 申請公布號CN204757046U
- 申請公布時間2015年11月11日
- 分類號F24C15/00(2006.01)I;F24C7/08(2006.01)I;H05K7/20(2006.01)I;
