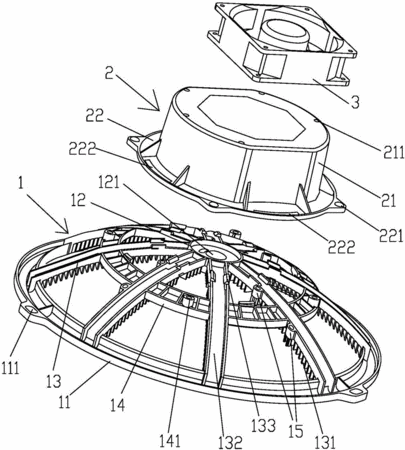

摘要：本實用新型公開一種電磁灶及電磁灶的機芯散熱結構，所述電磁灶至少包括鍋圈、面板、線盤支架、電磁線盤、隔熱棉及機芯散熱結構。該機芯散熱結構包括安裝在所述線盤支架上的導風裝置，所述導風裝置包括風筒部以及由所述風筒部的第一末端向外延伸形成的固定板，所述固定板設有若干風槽，且所述固定板與所述線盤支架之間具有間隙，與所述風筒部的第二末端固定相連的散熱風扇。本實用新型提出的電磁灶的機芯散熱結構，通過導風裝置直接安裝在線盤支架上，結構簡單、安裝及拆卸方便且散熱效果佳，有利于提高電磁灶的工作穩定性及可靠性。
- 專利類型實用新型
- 申請人深圳國創名廚商用設備制造有限公司;
- 發明人李兵;顏定勇;鐘權;李志明;吳初明;
- 地址518000 廣東省深圳市福田區上步路1003號科學館三樓附樓302-306房
- 申請號CN201520528761.4
- 申請時間2015年07月20日
- 申請公布號CN204739642U
- 申請公布時間2015年11月04日
- 分類號F24C15/00(2006.01)I;H05B6/42(2006.01)I;F24C7/00(2006.01)I;
