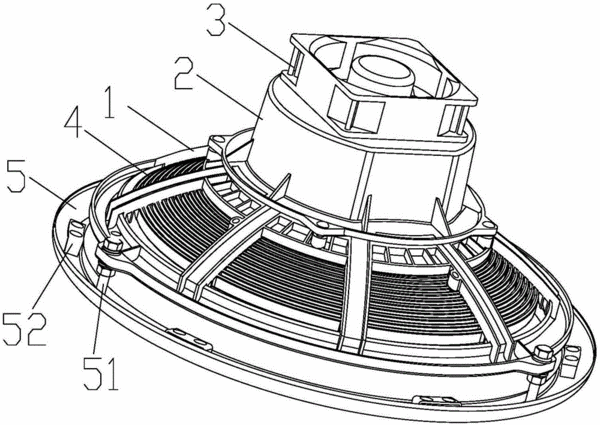

摘要：本實用新型公開一種電磁灶及其面板固定結構，所述電磁灶至少包括鍋圈(5)、固定在所述鍋圈(5)上的面板(6)、線盤支架(1)、容置在所述線盤支架(1)的線槽中的電磁線盤(4)、設置在所述面板(6)與所述電磁線盤(4)之間的隔熱棉、安裝在所述線盤支架(1)上的導風裝置(2)，所述線盤支架(1)上設有面板固定孔(111)，所述鍋圈(5)的下側面上設有多個螺柱(51)，所述螺柱(51)穿過所述面板固定孔(111)將所述鍋圈(5)與所述線盤支架(1)固定相連。本實用新型克服了面板在使用過程中因硅膠受熱熔化脫落的缺陷，具有結構簡單、固定可靠、安裝及拆卸方便等優點，有利于提高電磁灶的可靠性及使用壽命。
- 專利類型實用新型
- 申請人深圳國創名廚商用設備制造有限公司;
- 發明人李志明;顏定勇;鐘權;李兵;吳初明;
- 地址518000 廣東省深圳市福田區上步路1003號科學館三樓附樓302-306房
- 申請號CN201520531021.6
- 申請時間2015年07月20日
- 申請公布號CN204757037U
- 申請公布時間2015年11月11日
- 分類號F24C7/06(2006.01)I;F24C15/10(2006.01)I;
