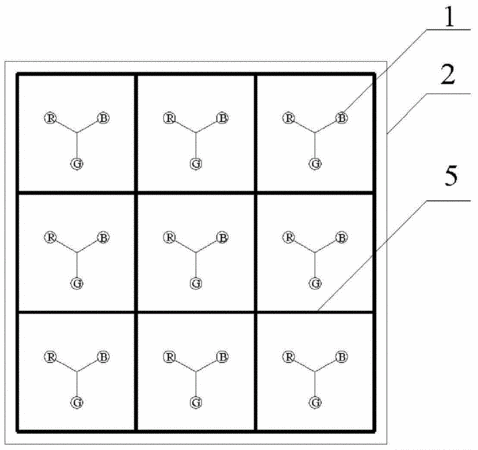

摘要：本實用新型涉及一種COB封裝結構，具體涉及一種共陰極全對稱COB封裝結構，屬于LED技術領域，所述共陰極全對稱COB封裝結構包括RGB三色晶體、PCB集成塊、托架和金線，所述RGB三色晶體固定在PCB集成塊上，所述PCB集成塊安裝在托架上，所述RGB三色晶體通過金線與PCB集成塊連接，所述RGB三色晶體為共陰極連接，所述RGB三色晶體的R晶體、G晶體和B晶體以公共陰極為對稱中心呈三叉狀120°旋轉對稱排列，若干個所述RGB三色晶體均勻設置在PCB集成塊上，相鄰的RGB三色晶體之間的間隙設有間隔層，每個所述RGB三色晶體上方均設有密封層，整個所述PCB集成塊的上面壓鑄有透明磨砂保護層，本實用新型提高了LED效率、延長了LED使用壽命、增強了LED顯色效果。
- 專利類型實用新型
- 申請人武漢恩倍思科技有限公司;
- 發明人周偉;江輝;
- 地址430206 湖北省武漢市東湖開發區高新大道999號未來科技城海外人才大樓A4棟9樓
- 申請號CN201520371499.7
- 申請時間2015年06月02日
- 申請公布號CN204741021U
- 申請公布時間2015年11月04日
- 分類號H01L25/075(2006.01)I;H01L33/62(2010.01)I;
