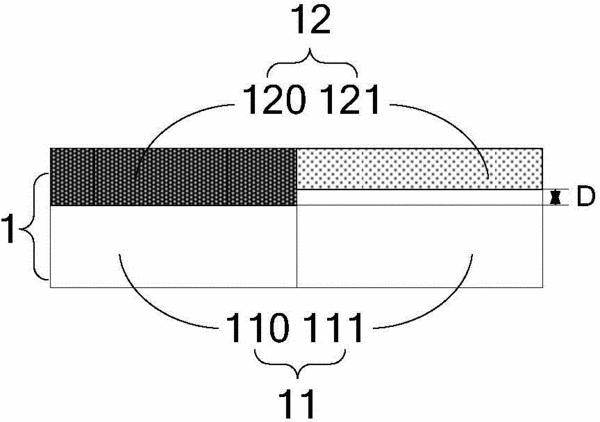

摘要:本實用新型提供了一種波長轉換裝置、光源系統和投影系統,所述波長轉換裝置包括波長轉換片,所述波長轉換片包括反射層以及位于所述反射層一側表面的發光層;所述發光層包括至少兩個發光區,不同的發光區具有不同的波長轉換材料;其中,與至少一個所述發光區對應的所述反射層的厚度小于與其他所述發光區對應的所述反射層的厚度。由于不同波長轉換材料的熱效應不同,因此,可以將產生熱量較多的發光區對應的反射層設置的較薄,將產生熱量較少的發光區對應的反射層設置的較厚,這樣在滿足熒光粉層散熱和穩定性的同時,還能提高反射層的反射率,提高波長轉換裝置的光效。
- 專利類型實用新型
- 申請人深圳市光峰光電技術有限公司;
- 發明人田梓峰;徐虎;許顏正;
- 地址518055 廣東省深圳市南山區西麗茶光路1089號深圳市集成電路設計應用產業園4樓
- 申請號CN201520369870.6
- 申請時間2015年06月01日
- 申請公布號CN204730123U
- 申請公布時間2015年10月28日
- 分類號F21V9/10(2006.01)I;F21S8/00(2006.01)I;G03B21/20(2006.01)I;
