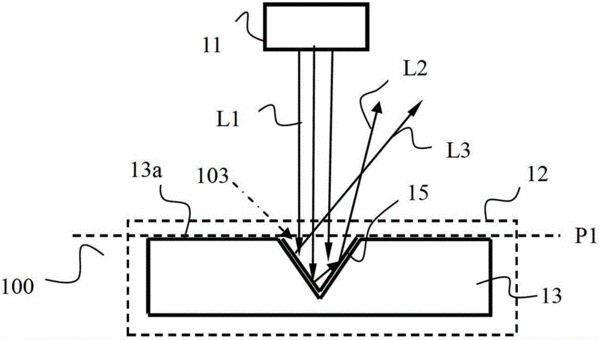

摘要：本發明實施例公開了一種波長轉換裝置、光源系統及其相關投影系統。該光源系統包括：用于產生激發光的激發光源和波長轉換裝置，該激發光入射于該波長轉換裝置，該波長轉換裝置包括：基底，其第一表面上設有一個凹坑；該凹坑的表面上設有反射層，該反射層的表面的起伏與該凹坑的表面的起伏一致；反射層上設有波長轉換層，該波長轉換層的表面的起伏與該反射層的表面的起伏一致；基底的第一表面面向激發光，且激發光在波長轉換裝置上形成的光斑覆蓋凹坑的至少部分，該光斑完全落入凹坑內，且該光斑的形狀與該凹坑的開口形狀不同。本發明能提供一種減小體積和提高光源系統中的波長轉換材料的光轉換效率。
- 專利類型發明專利
- 申請人深圳市光峰光電技術有限公司;
- 發明人楊毅;
- 地址518055 廣東省深圳市南山區西麗鎮茶光路1089號深圳集成電路設計應用產業園401光峰光電技術有限公司
- 申請號CN201210576141.9
- 申請時間2012年12月26日
- 申請公布號CN103836542B
- 申請公布時間2015年10月07日
- 分類號F21V9/10(2006.01)I;F21S8/00(2006.01)I;G03B21/20(2006.01)I;
