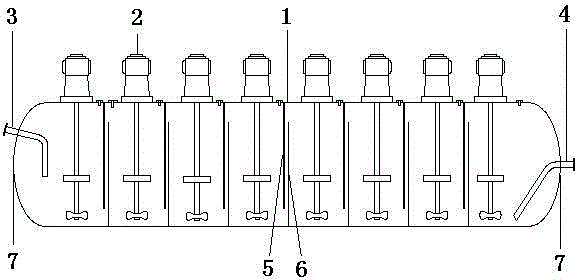

摘要：濕法冶金臥式多級反應釜，包括筒體，所述筒體一側設置有進料口，另一側設置有出料口，外面兩側還設置有封頭，上部設置有多個均勻分布的攪拌裝置，攪拌裝置貫穿筒體上表面伸入筒體內部；兩個攪拌裝置之間設置有導流板組，各個導流板組之間均勻分布；所述導流板組包括在前的上導流板和在后的下導流板；所述上導流板一邊與筒體內部上圓周面垂直連接，另一邊開口，所述下導流板一邊與筒體內部下圓周面垂直連接，另一邊開口，二者之間呈S型交錯分布，長度均大于筒體半徑小于筒體直徑。本實用新型的優點是：導流板組的設置使反應釜內形成多個倉室，既便于物料均勻、充分的被攪拌、受熱、反應，又便于物料在倉室之間流動，不存在反應死區，反應效果好。
- 專利類型實用新型
- 申請人威海鑫泰化工機械有限公司;
- 發明人李恩端;
- 地址264204 山東省威海市環翠區羊亭鎮曲家河工業園
- 申請號CN201520198485.X
- 申請時間2015年04月03日
- 申請公布號CN204699694U
- 申請公布時間2015年10月14日
- 分類號B01J19/18(2006.01)I;
