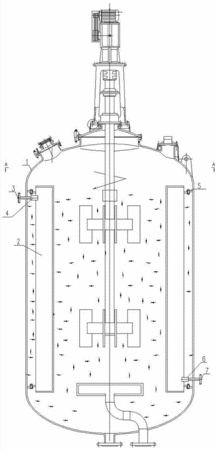

摘要：本實用新型涉及一種內置板翅式換熱器的攪拌式反應器，包括攪拌式反應器（1），攪拌式反應器（1）內設置具有多個扇形板翅換熱片的板翅式換熱器（2），板翅式換熱器（2）上端有蒸汽進口和冷卻水出口法蘭（3），下端有蒸汽冷凝水出口和冷卻水進口法蘭（7），其中，蒸汽進口和冷卻水出口法蘭（3）通過環管一（4）把扇形的板翅換熱片連成一個整體，蒸汽冷凝水出口和冷卻水進口法蘭（7）通過環管二（6）把扇形的板翅換熱片連成一個整體。本實用新型克服了夾套或蛇形管傳熱方式的不足，使得傳熱效率大大提高，有利于對溫度的精確控制，同時，多個扇形板翅換熱片也有助于促進流體湍流，增加反應器的傳質系數。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人韋策;李干祿;賀仁濤;李暉;張慶文;陳可泉;凌翔;歐陽平凱;
- 地址211816 江蘇省南京市浦口區浦珠南路30號南京工業大學江浦校區生工學科樓B1-201室
- 申請號CN201320048710.2
- 申請時間2013年01月29日
- 申請公布號CN203044002U
- 申請公布時間2013年07月10日
- 分類號B01J19/18(2006.01)I;
