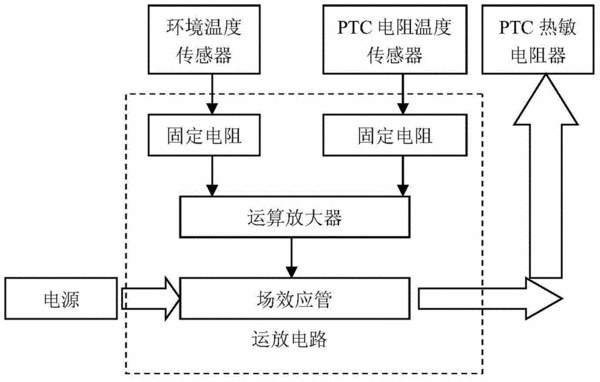

摘要：本實用新型涉及一種溫度跟隨控制電路，包括：PTC熱敏電阻器，PTC電阻溫度傳感器，環境溫度傳感器，運放電路以及電源。所述運放電路包括運算放大器和場效應管；PTC電阻溫度傳感器和環境溫度傳感器分別串聯固定阻值的電阻，再分別接入運算放大器的兩個比較輸入端，運算放大器的輸出端連接場效應管的控制極控制通斷信號，場效應管作為開關連接在電源和PTC熱敏電阻器之間，場效應管根據通斷信號控制PTC熱敏電阻器的加熱。本實用新型的優點是：使用簡潔的運放電路、少量受溫度影響的電子器件對溫度進行控制，結合PTC熱敏電阻器的相關特性，能快速穩定地實現溫度跟隨控制，并且能明顯地降低功耗，延長工作時間。
- 專利類型實用新型
- 申請人無錫市星迪儀器有限公司;
- 發明人薛晉生;陳旭輝;方東;董高慶;
- 地址214028 江蘇省無錫市新區科技產業園93#-B-2-3地塊
- 申請號CN201520403460.9
- 申請時間2015年06月11日
- 申請公布號CN204679882U
- 申請公布時間2015年09月30日
- 分類號G05D23/24(2006.01)I;
