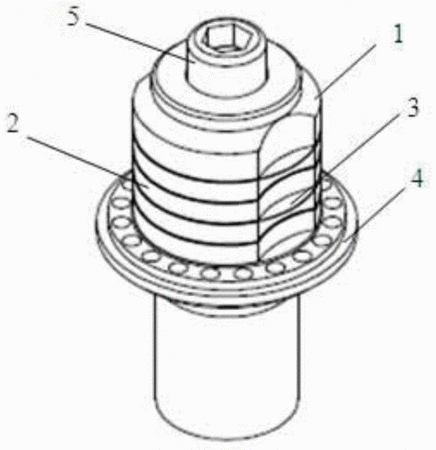

摘要：本實用新型涉及換能器結構，旨在提供一種改進的壓電晶片式超聲波換能器。該換能器包括多組間隔布置的陶瓷片與電極片，以及設于首尾兩端的后蓋板和前蓋板，預應力螺桿穿過其中心；后蓋板、陶瓷片和電極片均為尺寸一致的環狀結構；在后蓋板和陶瓷片上設有缺口，在缺口處露出的電極片表面設供電壓輸入線纜接入的焊接位。本實用新型在所產生超聲振動強度與傳統形式換能器保持一致的前提下，能在很大程度上可以減少電極片斷裂的情況。通過采用圓環狀電極片，大大的減小了電極片的投影范圍，使保護外殼的設計及使用范圍更加靈活。提高了電極片焊接位的面積，因此增加了該部位的強度，極大減小了電極片斷裂發生的概率。
- 專利類型實用新型
- 申請人杭州成功超聲設備有限公司;
- 發明人余捷;華大成;陳元平;
- 地址311422 浙江省杭州市富陽市受降鎮上宋南街16號第1、2幢
- 申請號CN201520217421.X
- 申請時間2015年04月10日
- 申請公布號CN204672533U
- 申請公布時間2015年09月30日
- 分類號B06B1/06(2006.01)I;
