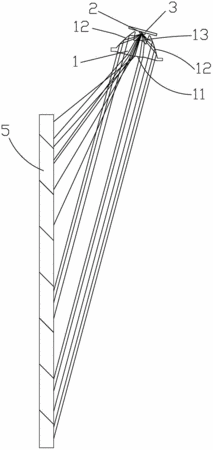

摘要：本實用新型涉及一種教室黑板照明燈，具體的，是一種聚光性高且照度均勻的黑板照明燈；屬于照明燈具領域。黑板照明燈，包括發光二極管、光源基板和透鏡，發光二極管固定安裝在光源基板上，透鏡設置在發光二極管的出光面。該透鏡包括第一曲面、第二曲面和第三曲面，發光二極管發出的部分光線經過第三曲面的弧凸面將光線朝向第一曲面折射，該第一曲面具有與該弧凸面相對應的曲面結構以便于使大部分光線經該第一曲面射出該透鏡，該第三曲面的兩個壁面用于折射發光二極管發出的部分光線使其朝向第二曲面方向照射，該第二曲面將光線反射到第一曲面上。本實用新型應用于黑板等墻面照明。
- 專利類型實用新型
- 申請人廈門捷能通光電科技有限公司;
- 發明人許小堅;
- 地址361000 福建省廈門市火炬高新區翔安產業區建業樓A4F
- 申請號CN201520290790.1
- 申請時間2015年05月07日
- 申請公布號CN204665080U
- 申請公布時間2015年09月23日
- 分類號F21S8/08(2006.01)I;F21V5/04(2006.01)I;F21V19/00(2006.01)I;F21Y101/02(2006.01)N;
