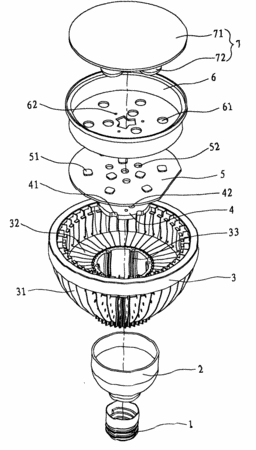

摘要:本實用新型公開一種LED燈具,包括燈頭、散熱器、LED燈板、透鏡框和透鏡組,燈頭固定在散熱器的底部,LED燈板上設有若干LED光源,且LED燈板固定于散熱器內;透鏡框對應各LED光源均開設有透孔,并覆設于LED燈板的上方;透鏡組包括一體成型的透鏡片及若干透鏡,且透鏡位于透鏡片的底部,所述透鏡組固定于透鏡框內,且透鏡的位置與透鏡框上透孔的位置對應。此種燈具結構通過將傳統的透鏡和透鏡片設計為一體造型,可提高燈具的組裝效率,降低制造成本。
- 專利類型實用新型
- 申請人廈門捷能通光電科技有限公司;
- 發明人鄭進琪;
- 地址361004 福建省廈門市思明區浦南一路39號3F
- 申請號CN201020249914.9
- 申請時間2010年07月01日
- 申請公布號CN201739843U
- 申請公布時間2011年02月09日
- 分類號F21S2/00(2006.01)I;F21V5/04(2006.01)I;F21V17/00(2006.01)I;F21V19/00(2006.01)I;F21V29/00(2006.01)I;F21Y101/02(2006.01)N;
