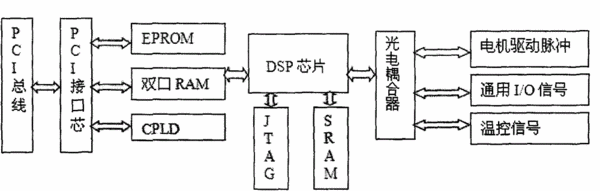

摘要：本實用新型公開了一種DSP芯片控制的3DP打印機，包括控制器、噴墨系統、運動部件和輔助部件，所述控制器選用DSP芯片，所述DSP芯片的輸入輸出端接有一雙口RAM，所述雙口RAM的輸入輸出端接一PCI接口芯，所述PCI接口芯的輸入輸出端接一PCI總線，所述PCI接口芯的輸入輸出端還接有一存儲器和一可編程邏輯器件，所述DSP芯片的輸出端接有一光電耦合器，所述光電耦合器的輸入輸出端接一電機驅動電路、通用I/O信號接口和一溫度控制器。采用DSP芯片來控制3DP是十分合適的，并且在對下位機打印數據的管理、傳輸、電機運動控制、噴頭噴射粘結劑與電機運動的協調控制、打印過程信號的檢測等，具有明顯的優勢。
- 專利類型實用新型
- 申請人北京上拓科技有限公司;
- 發明人王俊;
- 地址100088 北京市西城區新街口外大街28號102樓123、125室(德勝園區)
- 申請號CN201520217761.2
- 申請時間2015年04月13日
- 申請公布號CN204658960U
- 申請公布時間2015年09月23日
- 分類號B29C67/00(2006.01)I;B33Y50/02(2015.01)I;
