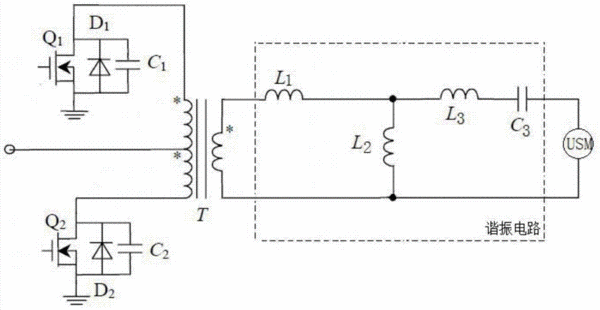

摘要：本實用新型公開了一種超聲電機的單相推挽驅動電路，包括耗盡型NMOS管Q1、耗盡型NMOS管Q2、二極管D1、二極管D2、電容C1、電容C2、變壓器T以及諧振電路。諧振電路為LLCC諧振電路，通過該諧振電路實現了輸出到超聲電機的電壓幅值和相角不隨負載和驅動頻率變化而改變，從而相對于現有技術中的推免驅動電路省去了輸出電壓的反饋控制回路。選擇較小的電感L2值，可使得諧振電路的總阻抗為感性或阻性，使得諧振電路在電壓幅值和相移與驅動條件解耦方面滿足超聲電機驅動的要求。
- 專利類型實用新型
- 申請人江蘇紫金東方超聲電機有限公司;
- 發明人蘇勛濤;
- 地址210028 江蘇省南京市棲霞區和燕路371號東南大學科技園C204
- 申請號CN201520194943.2
- 申請時間2015年04月01日
- 申請公布號CN204597813U
- 申請公布時間2015年08月26日
- 分類號H02N2/06(2006.01)I;H02N2/14(2006.01)I;
