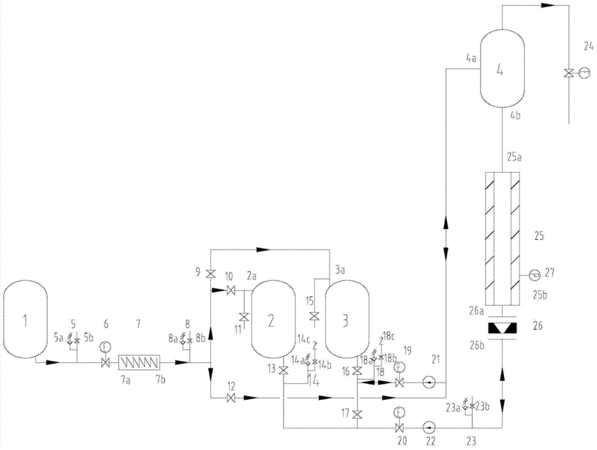

摘要：本實用新型屬于低溫管路試驗技術領域，具體涉及一種用于管路低溫循環加載試驗系統。增壓用液氮儲槽與安全閥組A連接，安全閥組A與低溫電動調節閥A連接，低溫電動調節閥A與汽化器的液相進口連接，汽化器的氣相出口與安全閥組B連接，安全閥組B分別與截止閥C、截止閥A、截止閥B連接，截止閥A與加注用液氮儲槽的氣枕增壓進口B連接，在截止閥A與氣枕增壓進口B之間設置有放空閥B，截止閥B與回收用液氮儲槽的氣枕增壓進口A連接，截止閥B與氣枕增壓進口A之間設置有放空閥A，截止閥C與緩沖罐的液氮進口連接。本實用新型用循環液氮對試驗件進行冷卻和增壓，可以滿足所需流量和壓力的循環液氮，且流量和壓力可調節。
- 專利類型實用新型
- 申請人天津航天瑞萊科技有限公司;北京航天斯達科技有限公司;北京強度環境研究所;
- 發明人高飛;侯京峰;李紅;楊志鵬;嚴魯濤;李文宇;
- 地址天津市塘沽區開發區西區中北三街9號
- 申請號CN201520221643.9
- 申請時間2015年04月13日
- 申請公布號CN204592847U
- 申請公布時間2015年08月26日
- 分類號F17C5/02(2006.01)I;F17C13/02(2006.01)I;F17C13/04(2006.01)I;
