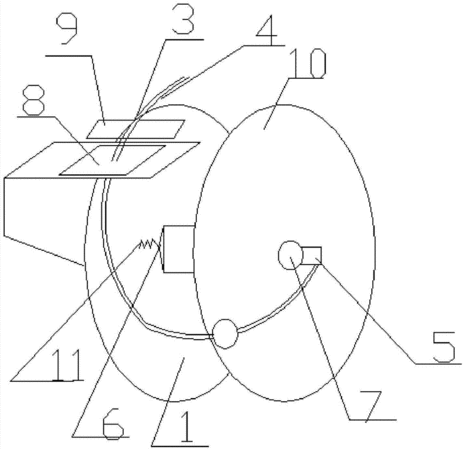

摘要：本實用新型公開了一種展臺布線裝置，包括展臺鏡頭、伸縮電纜卷軸器、絕緣套、數據線和電源線以及裝置線纜，各線纜除頭尾外均在絕緣套內，絕緣套纏繞在伸縮電纜卷軸器上，各個線纜均與展臺鏡頭連接，伸縮電纜卷軸器包括彈簧片、自鎖裝置、固定軸、限位片、穿孔和卷筒，其中彈簧片和自鎖裝置分別設在卷軸器內部的兩側，彈簧片內端與固定軸連接、外端與卷筒筒壁固定連接，自鎖裝置設在固定軸一端，兩者之間設有回拉彈簧，絕緣套為扁平形狀并且為軟性材質，絕緣套穿過限位孔，限位片包圍絕緣套設置在限位孔上面。本實用新型利用伸縮電纜卷軸器伸縮與展臺鏡頭連接的各個電纜，通過絕緣套保護電纜不被磨損，增強其靈活性。
- 專利類型實用新型
- 申請人聊城瑞華電子科技有限公司;
- 發明人齊衛華;孫會棟;
- 地址252100 山東省聊城市茌平縣振興辦事處朝陽路中段路東
- 申請號CN201520288738.2
- 申請時間2015年05月07日
- 申請公布號CN204578014U
- 申請公布時間2015年08月19日
- 分類號H02G3/04(2006.01)I;H02G11/02(2006.01)I;
