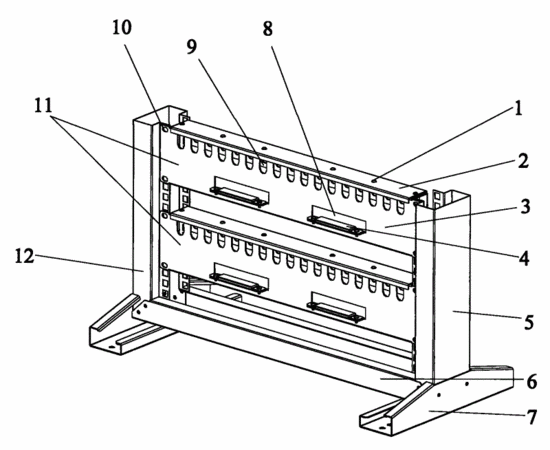

摘要：本實用新型提供了一種多用托線架，包括支撐件和若干組托線板組件，所述托線板組件包括托線板和定位機構，所述托線板和定位機構連接，所述托線板上設有若干個走線孔和固定孔，所述托線板組件通過所述固定孔固定于支撐件上。所述走線孔為長方形孔狀結構和U形槽狀結構。所述定位機構為線夾一和線夾二，分別固定于U形槽狀結構的走線孔上方和長方形孔狀結構走線孔的凸緣上。本實用新型既可以用于落地式設備的走線固定，也可以用于裝在機柜上設備的走線固定，可適用于多種應用場合，實現多用功能。同時，可使得線纜分布均勻，走線較直、彎曲較小，大大減少了線纜所受的彎曲應力，提高了線纜的使用壽命和信號通訊的可靠性。
- 專利類型實用新型
- 申請人廣東威創視訊科技股份有限公司;
- 發明人陳智清;周大遠;
- 地址510663 廣東省廣州市廣州高新技術產業開發區彩頻路6號
- 申請號CN200920238230.6
- 申請時間2009年10月30日
- 申請公布號CN201528162U
- 申請公布時間2010年07月14日
- 分類號H02G3/04(2006.01)I;
