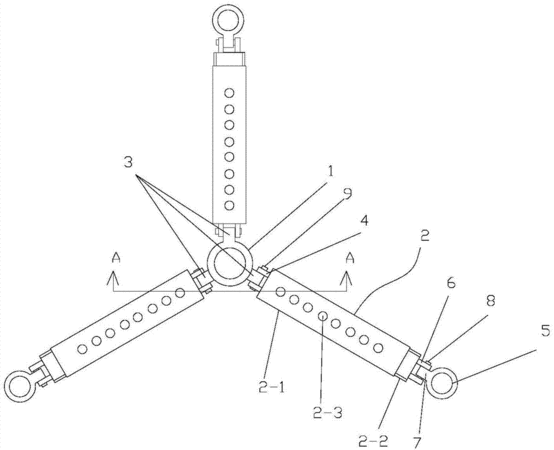

摘要：本實用新型公開了一種相機支架角度調節器，用于對相機支架支撐的中間軸套和與中間軸套鉸接并沿中間軸套圓周分布的至少三個角度調節件，每一角度調節件均為伸縮可調結構，每一角度調節件包括外桿和與內套滑動配合于外桿的內桿，所述外桿側壁上沿縱向設置有多個定位孔，所述內桿內端部上設置有用于與定位孔配合的定位組件，所述定位組件包括壓縮彈簧和與壓縮彈簧連接的定位球體，所述內桿上設置有壓縮彈簧安裝槽，所述定位球體以在壓縮彈簧的彈力作用下落入定位孔的方式形成定位；可應用與較為復雜的非平面上以及較為狹窄的平面上，解決相機支架放置不穩或無法放置的問題。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人賈策;申旌輝;
- 地址400074 重慶市南岸區學府大道66號
- 申請號CN201520150947.0
- 申請時間2015年03月17日
- 申請公布號CN204573495U
- 申請公布時間2015年08月19日
- 分類號F16M11/20(2006.01)I;
