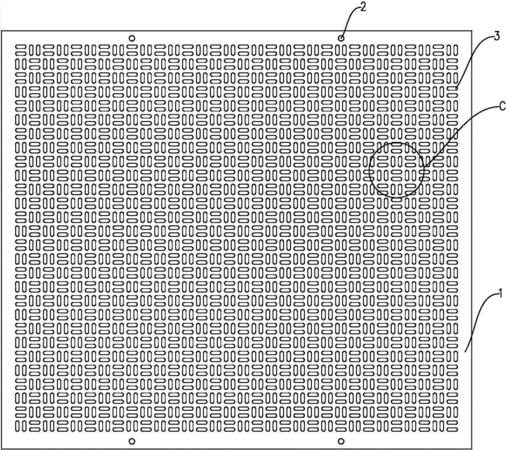

摘要：本實用新型提供一種教學實驗用網孔板，包括板體和設置在板體上的條孔，條孔大小相同，條孔包括條孔組A和條孔組B，條孔組A由兩條橫向平行且兩端對齊的條孔組成，條孔組B由兩條縱向平行且兩端對齊的條孔組成，條孔組A與條孔組B在橫向與縱向均交錯成矩陣排列，且每兩個條孔組之間的間隙相同，板體的其中一對邊設有彎折延伸面。本實用新型為一體式構造，結構簡單、制造模具單一，成矩陣交錯排列的條孔組布局合理，使得實驗過程中零件可以靈活安裝，兩組對邊分別設置有固定安裝孔和固定安裝孔，可以根據實驗需要進行固定或移動，條孔的布局合理、整齊，尺寸的大小符合大多數實驗零件的安裝與拆卸。
- 專利類型實用新型
- 申請人重慶市樹德科技有限公司;
- 發明人李軍凱;郭群;沈道軍;
- 地址400707 重慶市北碚區蔡家崗鎮鳳棲路8號
- 申請號CN201420814439.3
- 申請時間2014年12月19日
- 申請公布號CN204564178U
- 申請公布時間2015年08月19日
- 分類號B01L9/00(2006.01)I;
