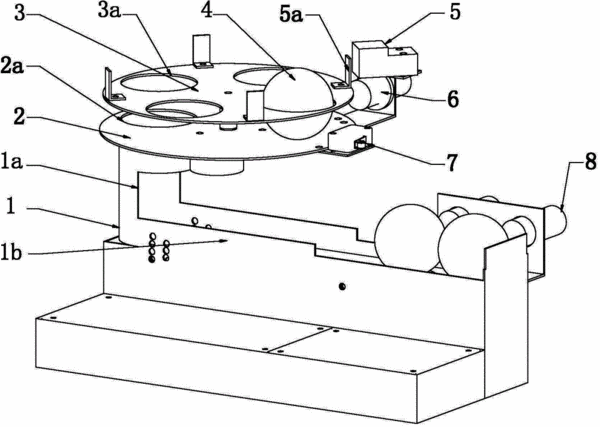

摘要:本實用新型提供一種接供料裝置傳送機構,包括旋轉盤、設置于所述旋轉盤下方的固定盤、所述固定盤下方的傳送通道,所述旋轉盤具有使物料通過的接料部,所述固定盤具有使物料通過的物料下落部,所述物料下落部對應設置在所述傳送通道上方,所述物料下落部對應設置于所述接料部的旋轉軌跡下方,所述固定盤覆蓋物料的旋轉軌跡;檢測機構,固定設置于所述固定盤,包括檢測物料到位狀態的傳感器及檢測旋轉盤旋轉到位狀態的定位器,所述傳感器與定位器檢測相同的接料部;本實用新型在教學實訓中可以直觀地演示自動化生產中供料、檢驗、搬運、入庫等實訓過程。
- 專利類型實用新型
- 申請人重慶市樹德科技有限公司;
- 發明人郭群;沈道軍;李軍凱;
- 地址400707 重慶市北碚區蔡家崗鎮鳳棲路8號
- 申請號CN201320647063.7
- 申請時間2013年10月18日
- 申請公布號CN203616936U
- 申請公布時間2014年05月28日
- 分類號G09B25/02(2006.01)I;
