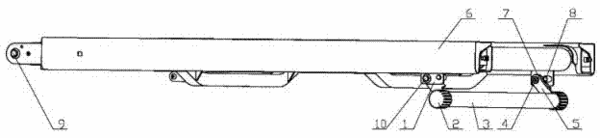

摘要：本實用新型涉及一種家用電動跑步機的坡度手動調節裝置，包括底架邊管、支撐座和支撐架，所述底架邊管與跑步機機臺平行，所述支撐座與底架邊管剛性連接，其上有一轉點二和一個限位檔銷，所述支撐架包括支撐架橫管和兩端的L型板，所述支撐架橫管通過L型板與支撐座活動連接、與水平面接觸。當支撐架繞轉點二轉動時，支撐架通過轉動使L型板卡在限位檔銷位置時為一個檔，當支撐架橫管上的軟管套與底架邊管卡住時為另一檔位，轉點二會隨不同檔位改變與水平面的高度，從而改變底架的坡度。本實用新型的優點是結構簡單、成本低廉、安全可靠。
- 專利類型實用新型
- 申請人青島英派斯健康科技有限公司;
- 發明人丁利榮;徐恩健;張力永;
- 地址266200 山東省青島市即墨市華山二路369號
- 申請號CN201520143600.3
- 申請時間2015年03月14日
- 申請公布號CN204563442U
- 申請公布時間2015年08月19日
- 分類號A63B22/02(2006.01)I;
