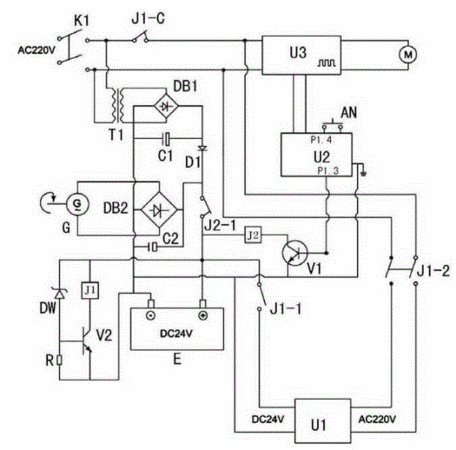

摘要：本實用新型提供一種具有發電功能的電動跑步機，包括驅動傳送帶運轉的直流電動機M、脈寬調制器U3和儀表電路板U2，脈寬調制器U3的輸入端接交流電源，輸出端連接直流電動機M，儀表電路板U2通過電源線和數據線連接脈寬調制器U3的控制端，其特征在于：增設變壓整流電路、磁力發電裝置、電瓶E、逆變器U1、充電保護電路和放電控制電路，其中磁力發電裝置安裝在直流電動機M的后端轉軸或傳送帶輥軸的一端，電瓶E經充電保護電路分別接變壓整流電路的輸出端和磁力發電裝置的輸出端，經放電控制電路接逆變器U1，逆變器U1的輸出端經脈寬調制器接直流電動機M。本實用新型實現市電、發電機雙自行充電，以及由電瓶放電驅動跑步機運轉，工作性能優良。
- 專利類型實用新型
- 申請人山東鳳凰健身器材有限公司;
- 發明人孫兆勤;孫勇;趙向東;范新生;孫福;
- 地址255200 山東省淄博市博山區志信路中段
- 申請號CN201120095543.8
- 申請時間2011年04月02日
- 申請公布號CN202061315U
- 申請公布時間2011年12月07日
- 分類號A63B22/02(2006.01)I;A63B24/00(2006.01)I;F03G5/00(2006.01)I;H02J7/14(2006.01)I;H02J7/02(2006.01)I;H02J9/04(2006.01)I;
