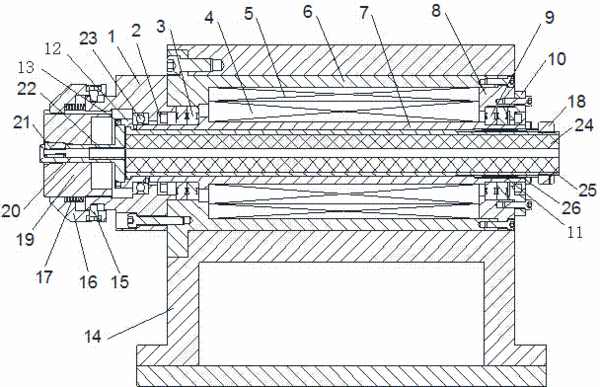

摘要：一種圓柱鏡面加工裝置，包括外殼體、機頭、電主軸、芯套、傳動套和保持架；電主軸安裝在外殼體上，機頭安裝在電主軸的一端，電主軸的內孔中設置有導套，導套內嵌有防劃傷套，導套上設置有滾壓力調整機構；傳動套套裝在導套上并與主軸一端通過端面齒嚙合相連接，傳動套上連接有保持架，保持架套裝在芯套的內孔中，芯套與機頭螺紋連接，保持架與芯套之間分布有滾針；機頭上設置有芯套調節機構。該裝置設置了尺寸調節和鎖定結構，調節更加便捷，同時將動力源直接改為電主軸驅動，結構更加緊湊輕便，在導套中鑲嵌防劃傷內套，有效防止了加工后的工件表面劃傷，同時導套與主軸同步旋轉，芯套一體化，方便了加工和裝配，保證了使用精度。
- 專利類型實用新型
- 申請人山東華云機電科技有限公司;
- 發明人王陽;
- 地址250101 山東省濟南市高新區新濼大街1166號奧盛大廈1號樓21層
- 申請號CN201520181916.1
- 申請時間2015年03月27日
- 申請公布號CN204545815U
- 申請公布時間2015年08月12日
- 分類號B23P9/02(2006.01)I;
